GP-7011引入了活性基团——羟基，使其在酸/中性环境下缓蚀效率提高，可替代苯三唑和甲基苯三唑，本品对黑色金属和有色金属具有优异的缓蚀功能，保护金属不受腐蚀，同时具有一定的抑菌性能，能满足多金属防护的要求
*特点：GP-7011 抗氧化不变色、不结块、易储存
Gp-7011性能指标
项目 | GP-7011 |

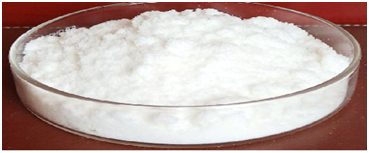

外观 | 白色/微黄色固体 |
含量 | ≥ 90%
|
防锈剂 （MEA盐溶液） | 1.0% 0级
|
GP-7011铜缓蚀效果对比
产品简称（缩 写）
| 苯三唑 BTA GP-7010
| 甲基苯三唑 TTA GP-7012
| 羟基唑 HOBT GP-7011
|
外 观 | 固 体 | 固 体 | 固 体 |
3%NaCl中性水中铜缓蚀率 (40℃，72h，20ppm) | 69.5%
| 60%
| 84.5%
|
3%HCl酸性水中铜缓蚀率 (40℃，72h，30ppm) | 66.0%
| 56.0%
| 71.3%
|
铝缓蚀性 （55℃，4h，1%MEA盐） | C
| C
| B/C
|
*GP-7011相比BTA/TTA 具有更加优秀的铜缓蚀效果，对铝材保护性更好
GP-7011多金属电化学腐蚀试验
腐蚀因子：3%HCl水溶液 三唑浓度：100 ppm
试验温度：55 ℃ 试验时间：90 min
试验方法：三种试片按铁铝铜顺序叠合浸泡
GP-7011 | 苯三唑（BTA） | |
腐蚀速率 （mg·cm-2·h-1） | 腐蚀速率 （mg·cm-2·h-1） | |
铸铁 | 6.195 | 6.214 |
铸铝 | 7.062 | 26.595 |
紫铜 | 0.00476 | 0.00714 |
缓蚀结果 |
|
|
GP-7011多金属电化学腐蚀试验
腐蚀因子：3%NaCl水溶液 三唑浓度：10 ppm
试验温度：55 ℃ 试验时间：46h
试验方法：三种试片按铁铝铜顺序叠合浸泡
GP-7011 | 苯三唑（BTA） | |
腐蚀速率 （mg·cm-2·h-1） | 腐蚀速率 （mg·cm-2·h-1） | |
铸铁 | 0.0241 | 0.0280 |
铸铝 | 0.0644 | 0.0730 |
紫铜 | 0.0132 | 0.0280 |
缓蚀结果
|
|  |
*GP-7011在3% HCl水溶液或3% NaCl水溶液中，对于多金属电化学腐蚀试验均表现出更加明显的抗腐蚀效果。
客户应用反馈：

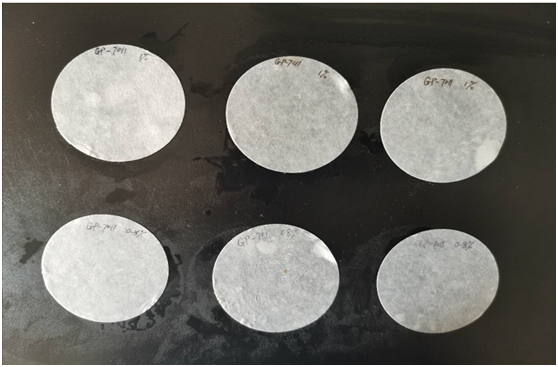

GP-7011本身针对黑色金属具备较好的防锈效果GP-7011：一乙醇胺（ETA）按5:4比例溶解后，1%浓度水溶液铁屑法(IP-287 JB/T9189-2016)防锈0级，0.8%浓度0/1级。
已有客户在配方内添加1-3% GP-7011与NEUF485（三元酸）复配使用，部分替代二元酸防锈剂，经终端用户实际验证效果相当好，成本略微降低的同时，用户对防锈问题投诉更少。这是近期才得到的应用反馈，有兴趣客户可以在自有配方里调配验证，后续有更多复配数据我们也会再另行发布。
